J.S.P 및 JET 그라우팅

개 요
연약지반 개량공법으로써 초고압(P=200 kg/cm2) 의 분출방식을 이용하여 지반을 절삭, 파쇄시켜 간극에 그라우트 주입재에 충진하는 일종의 유도주입공법을 말한다. 이 방법은 이중롯드(Double rod)선단에 젯트노즐(Jet nozzle)을 장착하여 지반내에서 노즐이 한바퀴 또는 한바퀴반을 회전시키면 자동적으로 2.5cm 상승하도록 되어 있다. 이때 노즐로부터 고압의 주입재와 에어 젯트(Air jet)를 수평방향으로 분사하여 지반을 칼로 벤 듯한 형태의 틈을 만들고, 그 곳에 주입재를 채워넣어 파쇄된 토사와 주입재의 혼합경화에 의해 원주형의 고결체를 조성하는 공법이다.

특 징
  • 토층의 구성이나 토질에 의한 영향을 거의 받지 않으며, 필요한 장소에 경화제나 혼화제(팽창제, 지연제 등)를 주입할 수 있다.
  • 주입이 곤란한 조립토 지반에도 적용이 가능하고 암반에서는 부적합하다.
  • 흙속에 인공적으로 만든 간극에 경화제를 충진하는 것이기 때문에 보통의 약액주입공법과 같이 인근의 건물이나 지하매설물에 영향을 미치는 일이 적다.(초고압의 직접적인 압력피해는 있을 수 있음.)
  • 개량 후의 차수 및 지반강도 증대의 이중효과를 나타낸다.
  • 수직, 경사 어떤 방향으로도 시공이 가능하고 원주고결체의 배치, 배열의 조합에 의해서 여러 가지의 개량이 가능하다

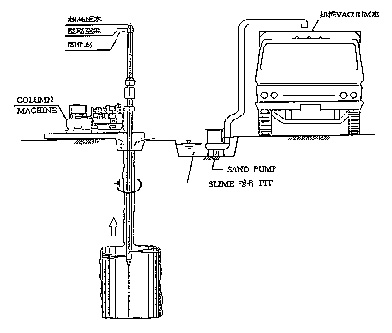

시공 개념도
