SOIL NAIL
 Soil nail 자료   ☜ 클릭해 보세요
개 요
NATM(New Austrian Tunneling Method)과 유사한 지반보강공법으로, 사면보강 및 굴착면에 대한 유연한 지보 등의 목적으로 유럽 및 미국지역에서 널리 활용되고 있다. Nailed-soil 토류벽체의 주된 구조적 요소는 원지반(In-situ ground), 저항력을 발휘하는 네일 및 전면판(Shotcrete facing, concrete 또는 steel panel) 등이다. 기본적으로 네일을 프리스트레싱 없이 비교적 촘촘한 간격으로 원지반에 삽입하여, 원지반 자체의 전체적인 전단강도를 증대시키고 또한 공사도중 및 완료후에 예상되는 지반의 변위를 억제하는 공법이다.

특 징
1. 원지반 자체를 벽체로 이용하기 때문에 안정성이 높은 옹벽을 구축할 수 있다.
2. 소형기계로도 시공이 가능하기 때문에 좁은 장소나 경사가 급한 지형에도 적용성이 우수.
3. 지반조건이 변하더라도 시공패턴을 변경하여 현장조건에 쉽게 대응할 수 있다.
4. 시공 방법이 간편하고 작업시 소음, 진동이 적어 도심의 근접시공에 적용성이 높다.
5. 상기의 여러 요건에 의해 타공법에 비해 경제적이다

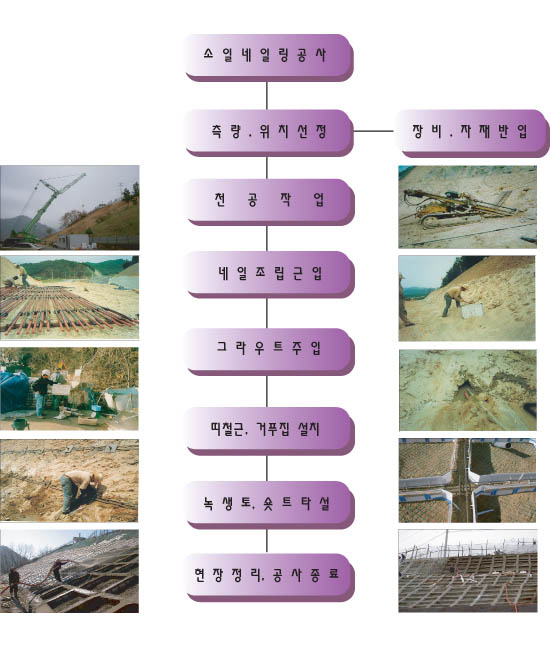

시공순서
