  SOIL NAILING ANCHOR ROCK BOLT 수평배수공
ROCK BOLT
 Rock bolt 자료   ☜ 클릭해 보세요
목적 및 원리
1. 암반사면이나 터널의 굴착면에 Rock Bolt의 선단부를 신선한 모암에 정착시키고 타단부를 Nut로 체결하여 고정한다.
2. 굴착으로 인하여 느슨해진 (이완될 가능성이 있는) 암반 또는 암괴를 신선한 지반에 결속하여 낙반방지 및 구조적인 안정성 유지한다.
3. 암질상태에 따라 Shotcrete, Steel Rib과 병행 시공할 수 있다.

기  능
기능 ; 터널의 내측에서 지반을 구속하여 암반자체의 지보능력을 이용.
1) 암괴의 지보기능(매달림, 봉합효과) : 낙반 방지
2) Beam 형성효과 : 층상의 암반
3) Arch 형성효과(일체작용기능) : Systematic Bolt에 의한 내압효과로 암반의 일체화
    (Tensioned Bolt, Pattern Bolt)
4) 지반개량효과 : Grounted Bolt

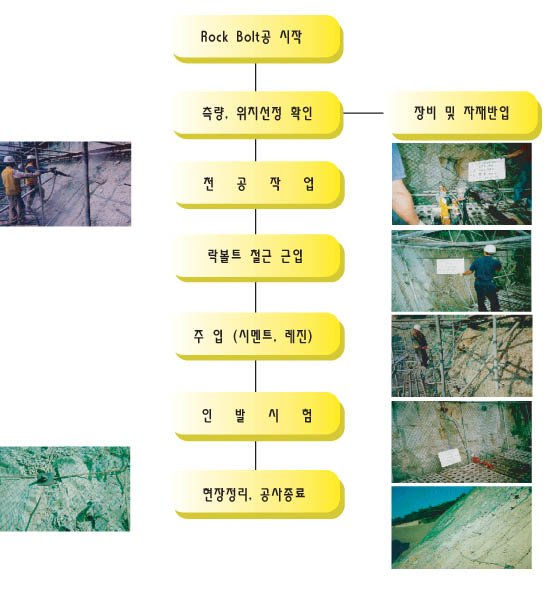

시공순서
