  가압 SOIL NAILING 이열식 SOIL NALING
가압 Soil Nailing

개 요

  우레탄 패커를 이용하여  보강재(강관, 철근)의 정착부를 밀폐시키고 가압식(압력식) GROUTING을 실시하여 기존 공법의 안정성, 경제성 및 시공성을 개선하고, 흙막이 구조물 및 사면보강에 이용하는 공법이다. 가압식 그라우팅을 통하여 정착부의 유효직경 및 전단저항력을 증가시키고, 또한 주변지반의 절리면이나 파쇄대에 대한 그라우팅 효과를 증가 시켜 전체 안전율을 향상시킬 수 있는 공법으로서, 보강재 설치 개소를 감소시켜 경제적 이익을 증가시키고 그라우팅 회수감소및 공기단축으로 인한 시공성을 향상시킨 공법 이다.


특 징

▶ 공  기  단  축 : 그라우팅 횟수 및 시공기간 단축

▶ 원  가  절  감 : 인발저항력 증대 및 공기단축에 따른 공사비 감소

▶ 다양한 주입재 : 현장특성에 따른 우레탄, 시멘트밀크, 모르타르 사용가능

▶ 인발저항력증대: 가압에 의한 인발 저항력이 1.5배 이상 증가

                           소구경으로 동일 저항력 확보 가능

▶ 다양한 적용성 : 느슨한지반, 절리 및 파쇄가 심한 암반층등 지반 취약부 보강효과

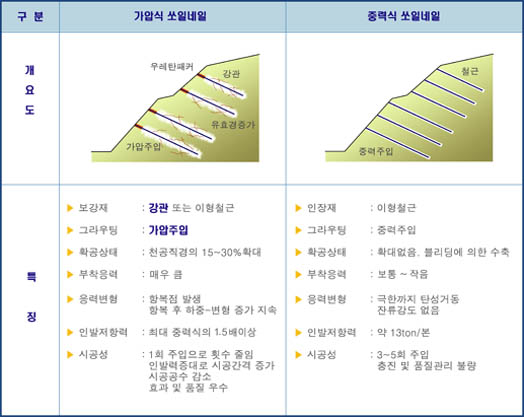

공법 비교

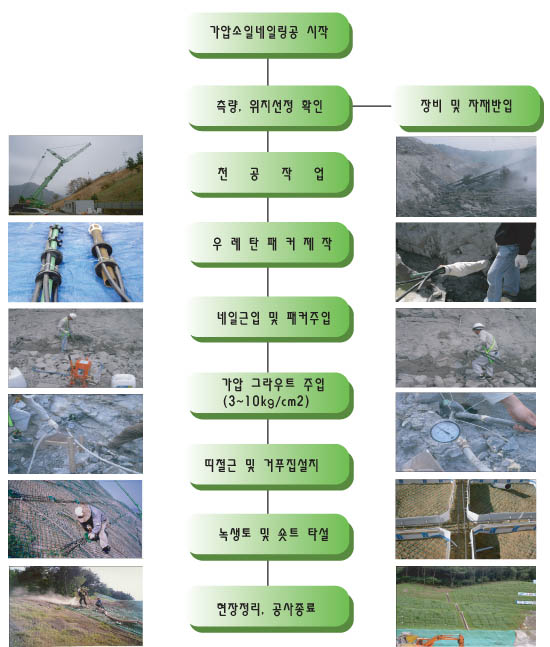

시공 순서도

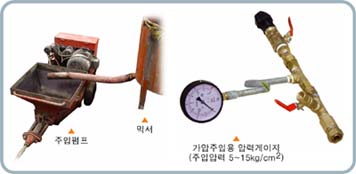

가압 System



패커주입 시스템

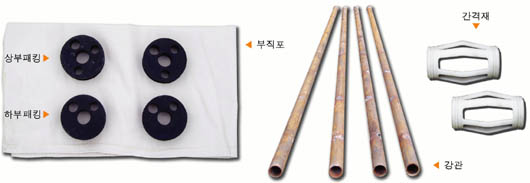

패커 제작 및 시험주입

강관주입 시스템
